特 性
 宽电压工作范围: 5V- 26.5V
 热增强型环保封装 ETSSOP-28（散热片朝上）
 可达至少140W以上的单声道的PBTL模式
 可功率限制PLIMIT功能
 超低底噪：60uV (20dB)
 多个开关频率控制
– 可以减少干扰AM
– 主从时钟同步
 输出功率
BTL 模式：
at 10% THD+N
– 2x41W, at VDD=18V, RL=4Ω
– 2x70W, at VDD=21V, RL=3Ω
– 2x73W, at VDD=24V, RL=4Ω
– 2x60W, at VDD=26V, RL=6Ω
at 1% THD+N
– 2x33W, at VDD=18V, RL=4Ω
– 2x57W, at VDD=21V, RL=3Ω
– 2x52W, at VDD=24V, RL=4Ω
– 2x50W, at VDD=26V, RL=6Ω
PBTL 模式:
at 10% THD+N
– 65W, at VDD=16V, RL=2Ω
– 100W, at VDD=20V, RL=2Ω
– 140W, at VDD=24V, RL=2Ω
– 121W, at VDD=26 V, RL=3Ω
 用于保护喇叭的直流检测保护功能
 故障报警功能
 效率高达90%的D类操作减少对散热片的要求
 无滤波器，具有扩频功能的低EMI设计
 完善的保护机制，包括具有自动恢复功能的短路保
护、热保护、直流检测和欠压过压保护等
 出色的THD+N和无爆破音设计
应 用
 各种蓝牙音箱、智能音箱
 电视机和监视器
 各种家庭娱乐设备
 专业音频设备

说 明

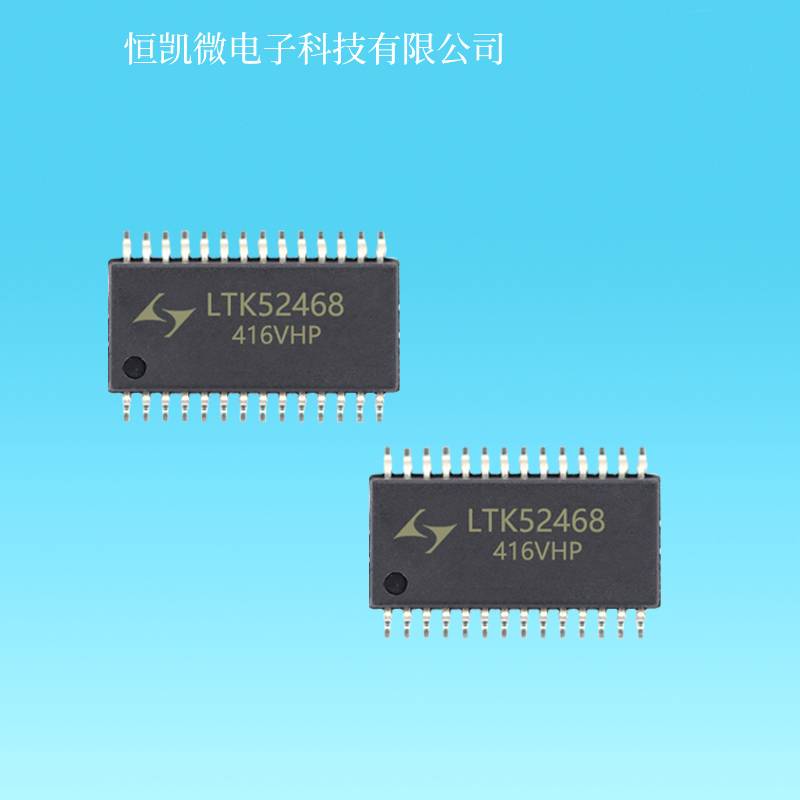

LTK52468 是一款高效的无滤波器的D类音频功率放大器，在BTL模式下可以输出至少2x70W以上的功率，在PBTL模
式下可以输出至少140W以上的功率。LTK52468具有多重开关频率控制和主从时钟同步控制功能，可以在AM或FM时选择频率，减少干扰，同时当多颗使用时，可以同步所有芯片的时钟PWM频率。LTK52468具有最低至60uV（20dB）的底噪、优异的开关机爆破音抑制功能和全频率范围超低THD+N失真。PLIMIT可以限制喇叭的输出功率；另外直流检测功能可以在输入电容受损或者输入端短路时，LTK52468会关闭输出级，可以良好的保护各种喇叭。LTK52468具有各种完善的电路保护机制，包括自动恢复功能的对地、对电源、相互之间短路保护、热保护、欠压和过压保护。先进的扩频功能，高级电磁干扰（EMI）抑制技术能够在满足电磁兼容（EMC）要求的同时，使用户能够在输出端上根据需求不使用，或使用价格低廉的磁珠滤波器。
