特 性
 工作电压范围: 6.0V- 18.5V
 内置24倍固定增益
 可应用于单声道的PBTL模式
 输出功率
BTL 模式：
at 10% THD+N
– 2x18.3W, at VDD=12V, RL=4Ω
– 2x29.0W, at VDD=18V, RL=6Ω
at 1% THD+N
– 2x15.2W, at VDD=12V, RL=4Ω
– 2x25.0W, at VDD=18V, RL=6Ω
PBTL 模式:
at 10% THD+N
– 35.5W, at VDD=12V, RL=2Ω
– 40.0W, at VDD=15V, RL=3Ω
– 45.0W, at VDD=18V, RL=4Ω
 用于保护喇叭的直流检测保护功能
 效率高达90%的D类操作减少对散热片的要求
 超低底噪：82uV (A-Weighting)
 无滤波器，具有扩频功能的低EMI设计
 完善的保护机制，包括具有自动恢复功能的短路保
护、热保护、直流检测和欠压过压保护等
 优异的THD+N和无爆破音设计
 满足ROHS要求的环保封装 ESOP-16
应 用
 各种蓝牙音箱、智能音箱
 电视机和监视器
 各种家庭娱乐设备
 专业音频设备
说 明

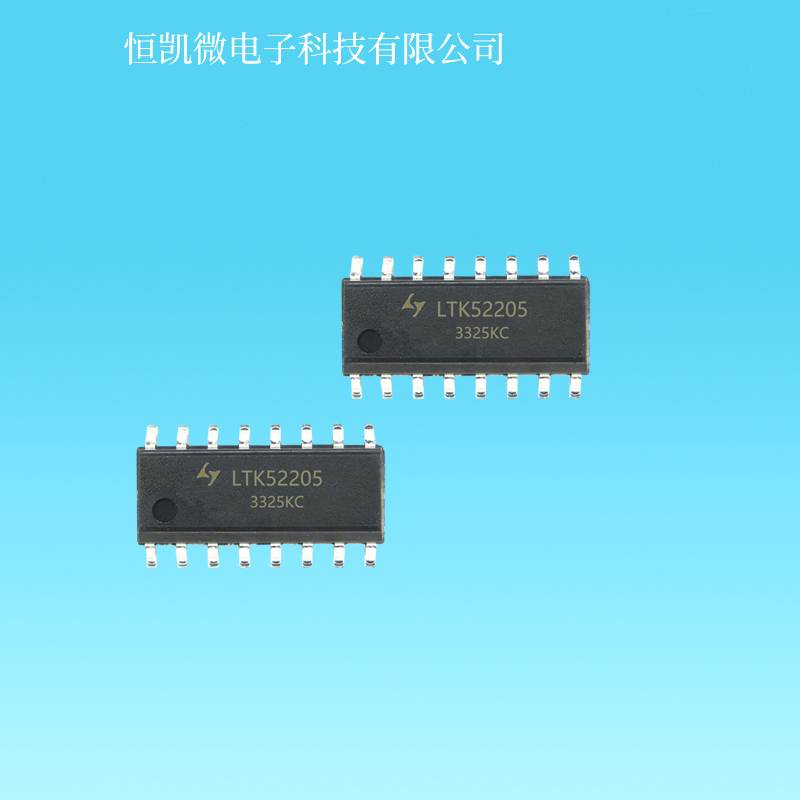

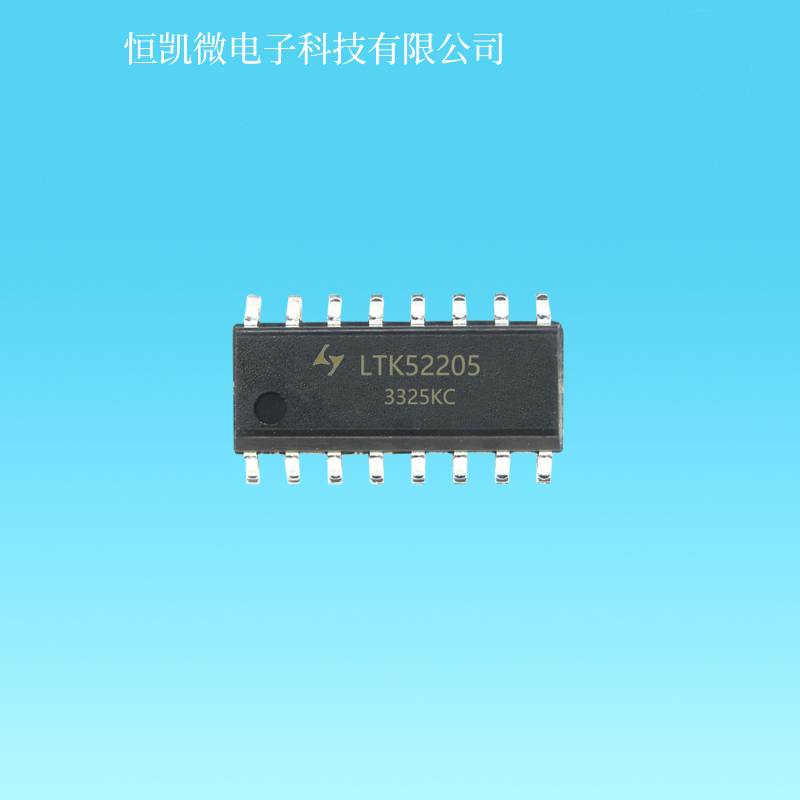

LTK52205 是一款用于驱动桥接立体声BTL或单声道PBTL、高效率、无滤波器的D类音频功率放大器。 LTK52205在无需散热器的情况下，在BTL模式下可以输出2x30W以上的功率，在PBTL模式下可以输出至少45W以上的功率。LTK52205内置24倍固定增益，输入电阻8.3kΩ，反馈电阻200kΩ。先进的扩频功能，高级电磁干扰（EMI）抑制技术能够在满足电磁兼容（EMC）要求的同时，使用户能够在输出端上
根据需求不使用，或使用价格低廉的磁珠滤波器。LTK52205具有低至82uV的底噪、优异的开关机爆破音抑制功能和全频率范围超低THD+N失真。直流检测功能可以测量脉宽调制PWM的频率和振幅，如果输入电容器受损或者输入端短路，LTK52205会关闭输出级，可以良好的保护各种扬声器。LTK52205具有各种完善的电路保护机制，包括自动恢复功能的对地、对电源、相互之间短路保护、热保护、欠压和过压保护。
